รับซ่อม Servo Drive ทุกรุ่นทุกยี่ห้อ
รับซ่อม AC / DC Servo Drive ทุกรุ่นทุกยี่ห้อ เช่น Mitsubishi, Yaskawa, Delta, Panasonic, Omron, Fuji, Siemens, Kollmorgen, B&R, Sanyo Denki
KV E-Hospital
รับซ่อม Servo Drive ทุกรุ่นทุกยี่ห้อ
รับซ่อม AC / DC Servo Drive ทุกรุ่นทุกยี่ห้อ เช่น Mitsubishi, Yaskawa, Delta, Panasonic, Omron, Fuji, Siemens, Kollmorgen, B&R, Sanyo Denki และยี่ห้ออื่นนอกจากนี้ ส่งเข้าตรวจได้ไม่จำกัด
เมื่อไดรฟ์ชำรุด มอเตอร์ในไลน์ผลิตมักหยุดทันที การสั่งชุดใหม่ทั้งเครื่องจากต่างประเทศทำให้เครื่องจอดนานและค่าใช้จ่ายสูง
แนวทางนี้ช่วยลดค่าใช้จ่ายได้มากกว่า 70% และให้ไลน์ผลิตที่พึ่งมอเตอร์เซอร์โวกลับมาเดินได้เร็วขึ้น โดยไม่ต้องซื้อไดรฟ์ใหม่ทั้งเครื่องทุกครั้ง

รุ่นที่รับซ่อม
รับตรวจซ่อม Servo Drive AC / DC อุตสาหกรรม ทุกรุ่นทุกยี่ห้อ เช่น Mitsubishi, Yaskawa, Delta, Panasonic, Omron, Fuji, Siemens, Kollmorgen, B&R, Sanyo Denki และยี่ห้ออื่น ตรวจซ่อม โดยช่างผู้ชำนาญ รายการด้านล่างเป็นรุ่นตัวอย่างที่เคยรับงาน
Adleepower BL2-104HX
ซ่อม Servo Drive Adleepower BL2-104HX
B&R 80VD100PD-C022-01
ซ่อม Servo Drive B&R 80VD100PD-C022-01
Berger Lahr TLC634F
ซ่อม Servo Drive Berger Lahr TLC634F
Dadi SD306
ซ่อม Servo Drive Dadi SD306
Delta ASD-A0421-AB
ซ่อม Servo Drive Delta ASD-A0421-AB
Delta ASD-A2-752-U
ซ่อม Servo Drive Delta ASD-A2-752-U
Delta ASD-B3-0421-L
ซ่อม Servo Drive Delta ASD-B3-0421-L
Electro Craft 47202701005
ซ่อม Servo Drive Electro Craft 47202701005
Fuji Electric RYA102S3-RPS
ซ่อม Servo Drive Fuji Electric RYA102S3-RPS
Fuji RYS302S3-LPS
ซ่อม Servo Drive Fuji RYS302S3-LPS
GSK GS2100T-NP1
ซ่อม Servo Drive GSK GS2100T-NP1
INVT SV-DA200-0R7-2-SO
ซ่อม Servo Drive INVT SV-DA200-0R7-2-SO
KEB 07F5A1A-2E2A
ซ่อม Servo Drive KEB 07F5A1A-2E2A

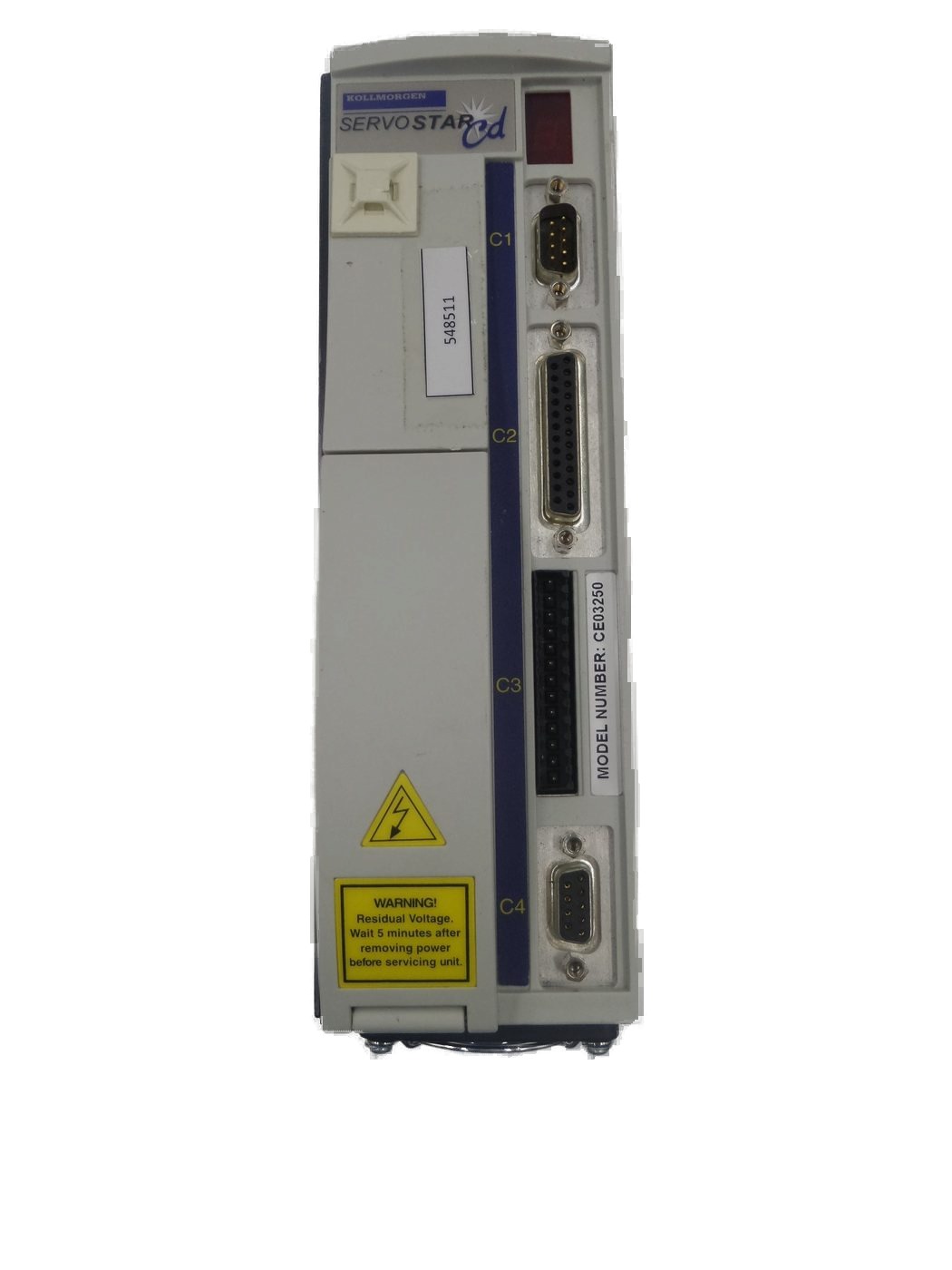

Kollmorgen CE03250
ซ่อม Servo Drive Kollmorgen CE03250
Minebea Mitsumi MDS-01AL001-02
ซ่อม Servo Drive Minebea Mitsumi MDS-01AL001-02

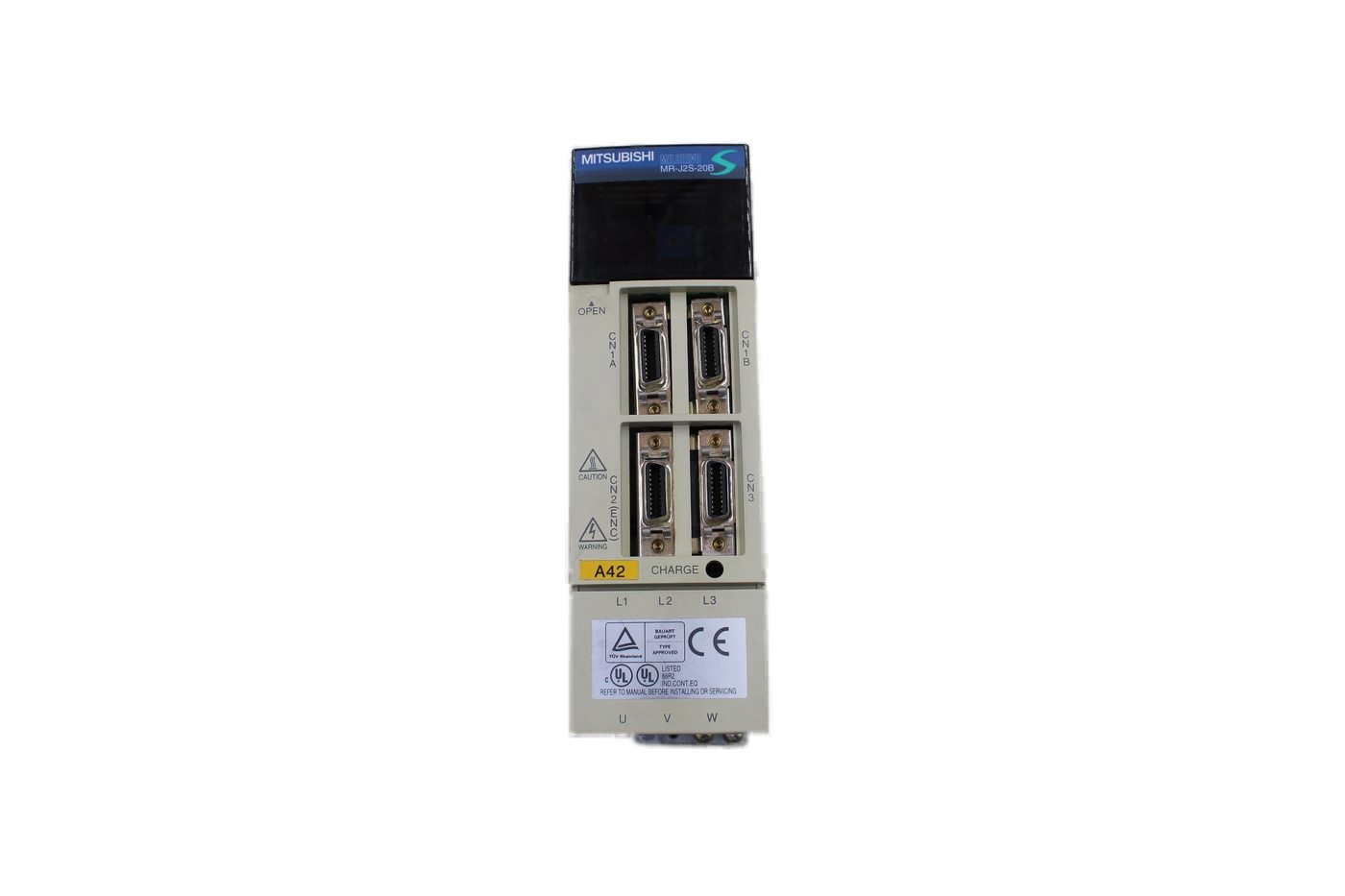

Mitsubishi MR-J2S-20B
ซ่อม Servo Drive Mitsubishi MR-J2S-20B
Nusco NSD-33
ซ่อม Servo Drive Nusco NSD-33

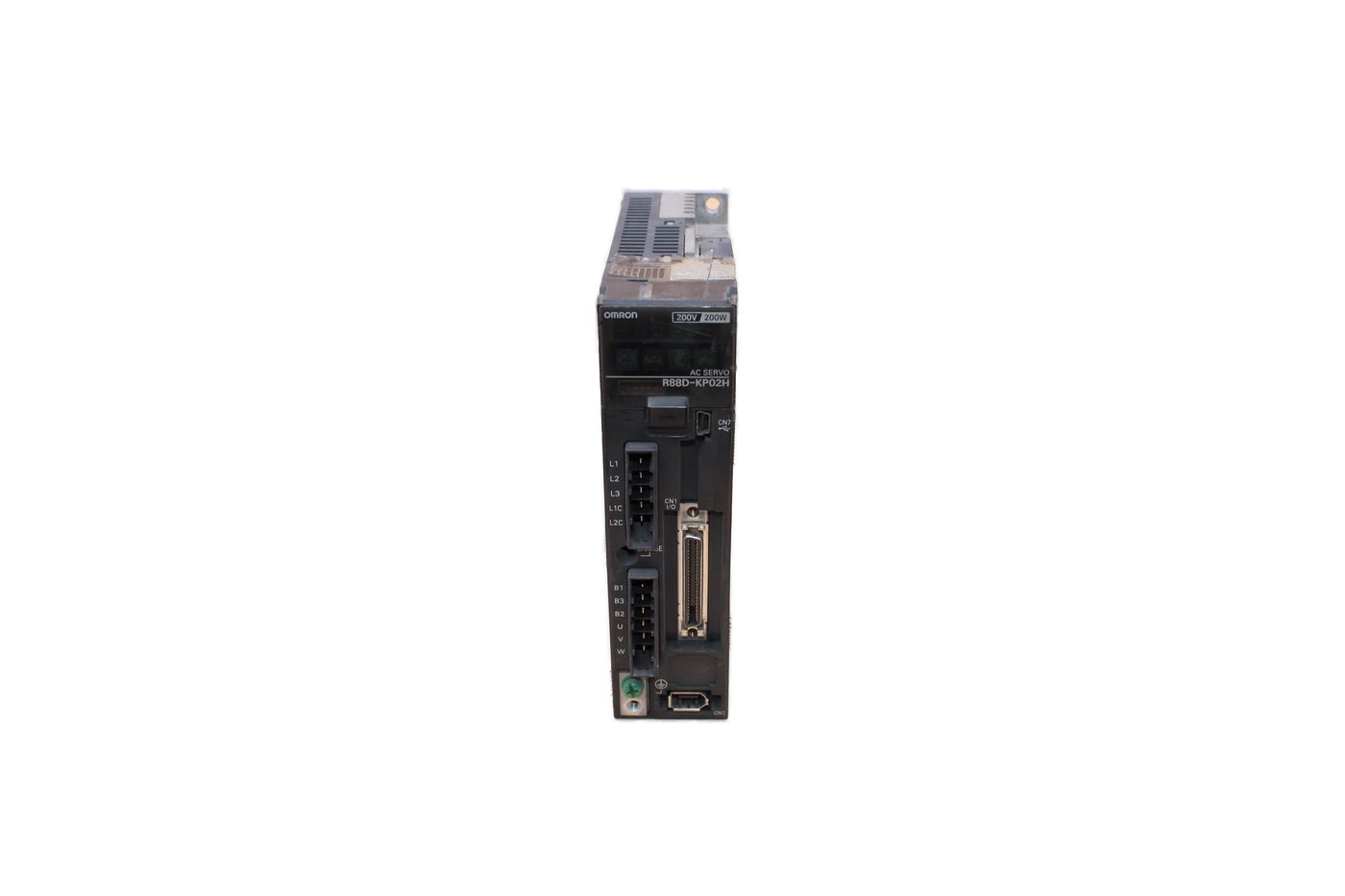

Omron R88D-KP02H
ซ่อม Servo Drive Omron R88D-KP02H

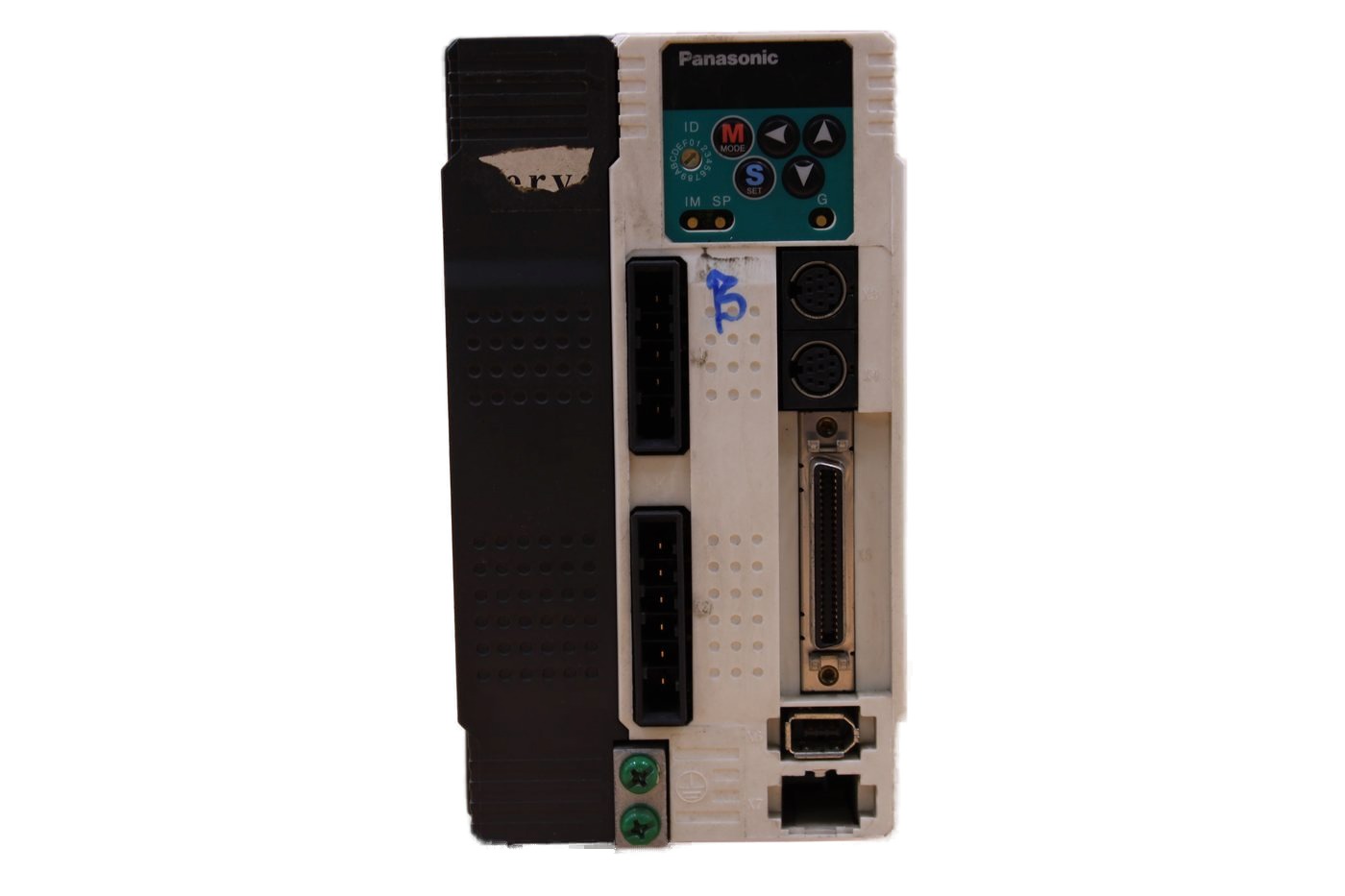

Panasonic MDDDT3530003
ซ่อม Servo Drive Panasonic MDDDT3530003
Panasonic MSDA5A3A1A
ซ่อม Servo Drive Panasonic MSDA5A3A1A

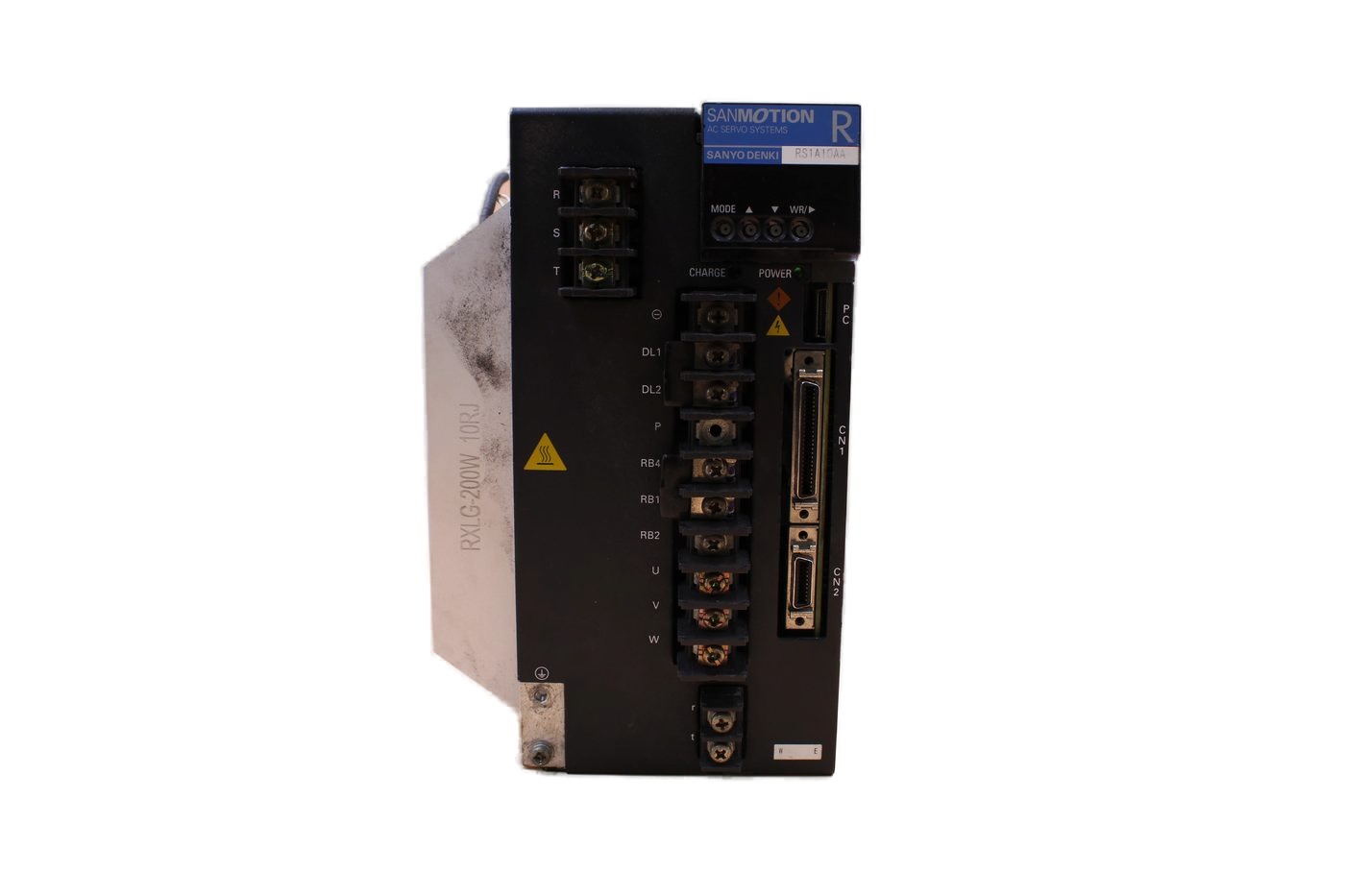

Sanyo Denki PS1A0AAW
ซ่อม Servo Drive Sanyo Denki PS1A0AAW

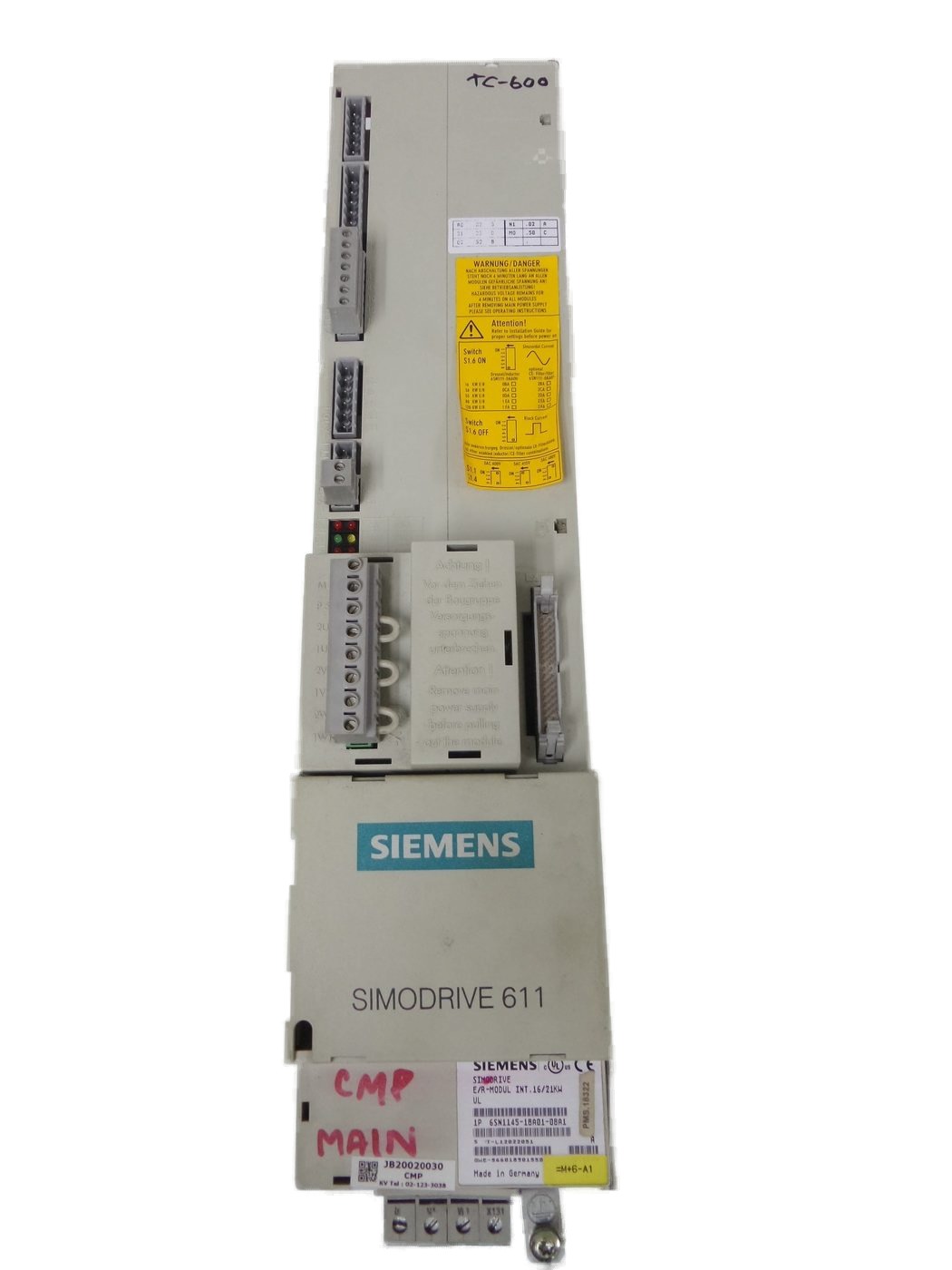

Siemens SIMODRIVE-611
ซ่อม Servo Drive Siemens SIMODRIVE-611
Siemens SXAL429-001769
ซ่อม Servo Drive Siemens SXAL429-001769
Smitec COSMOS3250-SB
ซ่อม Servo Drive Smitec COSMOS3250-SB
Vickers BRM-4S20
ซ่อม Servo Drive Vickers BRM-4S20
Yaskawa SGDH-20DEY12
ซ่อม Servo Drive Yaskawa SGDH-20DEY12

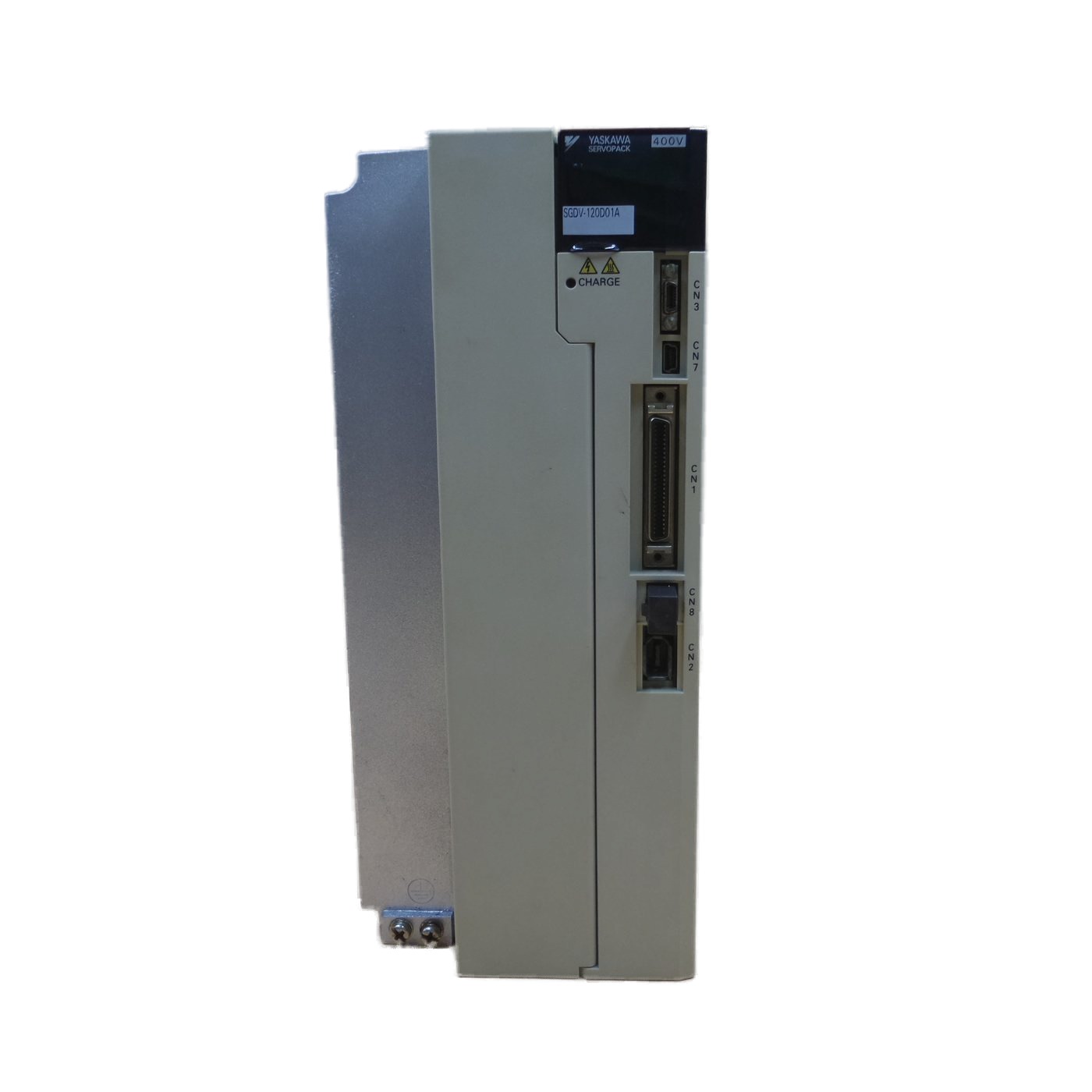

Yaskawa SGDV-120D01A
ซ่อม Servo Drive Yaskawa SGDV-120D01A
รายการด้านบนเป็นตัวอย่างรุ่นที่รับตรวจซ่อม Servo Drive ยี่ห้อหรือรุ่นอื่นนอกจากนี้ส่งเข้าตรวจได้เช่นกัน ไม่จำกัดยี่ห้อ
70%
ลดค่าใช้จ่ายได้มากกว่า 70%
10–30
วัน เป็นระยะเวลาซ่อมหลังอนุมัติ
90
วัน ระยะรับประกันอะไหล่ที่เปลี่ยน
ทำไมต้องซ่อมไดรฟ์เดิม
เปลี่ยนเฉพาะชิ้นส่วนที่เสื่อม ไม่ใช่ทิ้งทั้งเครื่อง
ลด Down Time
ซ่อมบอร์ดเดิมในไดรฟ์และจัดหาอะไหล่ทดแทน เพื่อให้ไลน์ผลิตหยุดสั้นลง
เลี่ยงค่าใช้จ่ายก้อนใหญ่
ไม่ต้องซื้อ Servo Drive ใหม่ทั้งชุด เมื่อยังซ่อมบอร์ดเดิมได้
ยืดอายุการใช้งาน
ช่วยให้ไดรฟ์หรือเครื่องจักรที่ใกล้หมดอายุ กลับมาขับมอเตอร์ต่อได้
อาการที่พบบ่อย
ข้อความด้านล่างเป็นแนวทางส่งงานเข้าตรวจ ไม่ใช่การวินิจฉัยผ่านหน้าจอ จุดเสียจริงสรุปได้หลังเปิดไดรฟ์ที่ศูนย์ซ่อม
แนวทางเบื้องต้น
IGBT ลัดวงจร
ในวงจรขับกำลังของ Servo Drive มักใช้โมดูล IGBT หรือ IPM ขับขา U V W ไปมอเตอร์ เมื่อ IGBT ลัดวงจร (Short Circuit) ไดรฟ์มักขึ้นอะลาร์มโอเวอร์เคอร์เรนต์ มอเตอร์ชอร์ตเซอร์กิต หรือ IGBT desaturation ทันทีที่จ่ายไฟหรือสั่งรัน สาเหตุอาจอยู่ที่โมดูลกำลังในไดรฟ์ บอร์ด gate driver สายมอเตอร์ หรือมอเตอร์เอง — ถอดสาย U V W แล้วลองเปิดไดรฟ์เปล่าเป็นแนวทางแยกว่าเสียในไดรฟ์หรือนอกไดรฟ์ แต่ยังต้องตรวจระดับชิ้นส่วนที่ศูนย์ซ่อมจึงสรุปอะไหล่ได้
ขั้นตอนถัดไป: จดรหัส Fault บนจอ ถ่ายรูปว่าเกิดตอนเปิดไฟหรือตอนสั่งรัน แจ้งว่าถอดสายมอเตอร์แล้วอาการหายหรือไม่ แล้วส่งไดรฟ์เข้าตรวจ อย่ารีเซ็ตวนซ้ำถ้ายังขึ้นอะลาร์มทันที
แนวทางเบื้องต้น
Power Supply ในไดรฟ์มีปัญหา
นอกจากวงจรกำลัง ไดรฟ์มีชุดจ่ายไฟภายใน — วงจร rectifier คาปาซิเตอร์ DC Bus แหล่ง 5 V / 24 V สำหรับบอร์ดควบคุม และวงจร precharge — อาการเช่น ไม่ติด ดับทันที แรงดัน DC Bus ไม่ขึ้น หรือขึ้นอะลาร์มแรงดันต่ำ/สูง มักชี้ไปที่ SMPS บอร์ดพาวเวอร์ ฟิวส์ หรือตัวเก็บประจุที่เสื่อม ไม่ได้แปลว่าต้องเปลี่ยนไดรฟ์ใหม่ทั้งเครื่องเสมอ
ขั้นตอนถัดไป: ถ่ายรูปไฟสถานะและรหัสอะลาร์ม (ถ้ามี) เนมเพลตไดรฟ์ และจุดที่เห็นรอยไหม้หรือตัวเก็บบวม แล้วส่งเข้าตรวจที่สมุทรปราการ
แนวทางเบื้องต้น
สื่อสารกับ Encoder ไม่ได้
ไดรฟ์ต้องรับสัญญาณตำแหน่ง/ความเร็วจาก Encoder (หรือ Resolver) ที่มอเตอร์ผ่านขั้ว feedback — มักเป็น CN2 หรือพอร์ต serial ตามรุ่น หากสื่อสารไม่ได้ มักขึ้นอะลาร์ม encoder error หรือ communication error สาเหตุที่พบบ่อยคือ สาย encoder ขาด หลวม หรือ shield ไม่ถูกต้อง แรงดันเลี้ยง encoder 5 V หลุด สัญญาณรบกวนจากสายกำลัง หรือวงจรรับ feedback บนบอร์ดควบคุม/ไดรฟ์เสื่อม บางรุ่นใช้ serial encoder (เช่น EnDat HIPERFACE) ที่ CRC/timeout ผิดพลาดเมื่อสายหรือตัว encoder เสีย
ขั้นตอนถัดไป: ตรวจขั้ว encoder ว่าเสียบแน่น แยกสาย feedback จากสายกำลัง จดรหัสอะลาร์มและยี่ห้อมอเตอร์ แล้วส่งไดรฟ์ (และสาย encoder ถ้าสงสัย) เข้าตรวจ ประเมินว่าเสียที่สาย มอเตอร์ หรือบอร์ดในไดรฟ์จากของจริง
ภาพประกอบงานซ่อม
จากตัวไดรฟ์ถึงบอร์ดภายใน
กดรูปเพื่อขยาย ภาพเหล่านี้สะท้อนงานตรวจซ่อม Servo Drive และบอร์ดอุตสาหกรรมที่เกี่ยวเนื่อง
