รับซ่อม Display Monitor จอเครื่องจักร

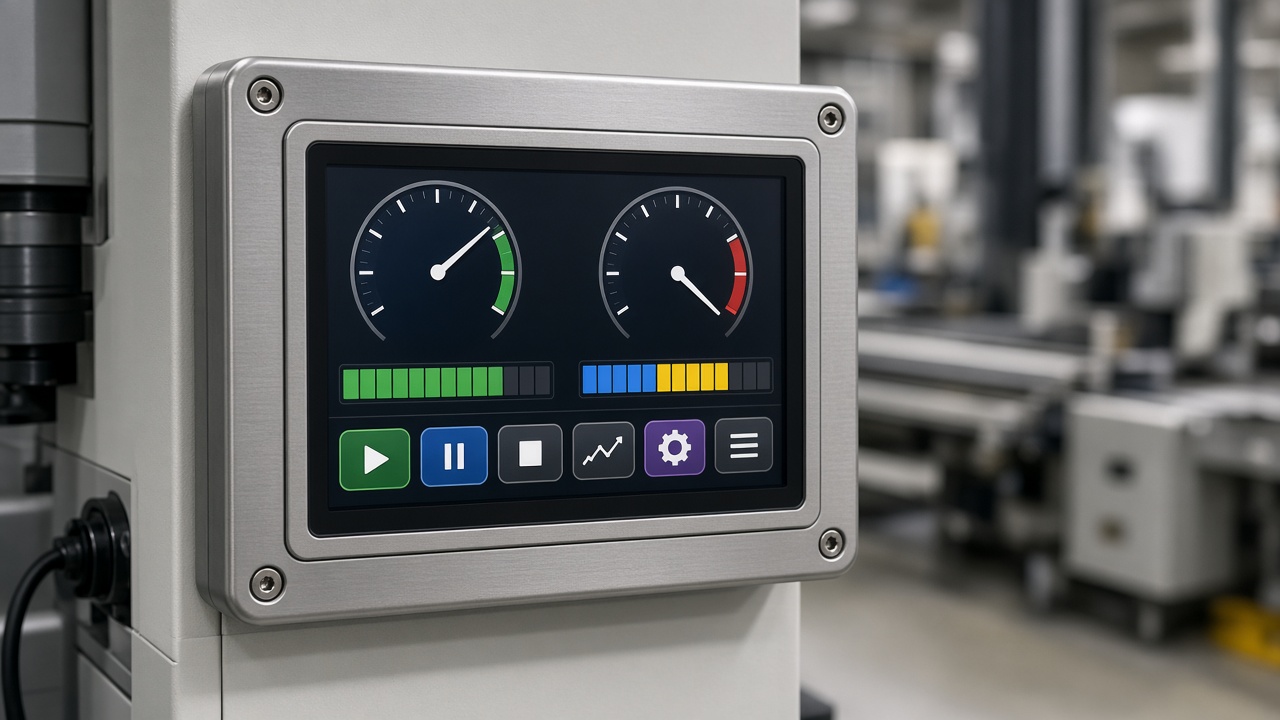

ตรวจซ่อมจอ Display ของเครื่องจักรอุตสาหกรรม ทั้ง CRT และ LCD รวมงานอัปเกรดจอและซ่อมบอร์ด backlight ในระดับชิ้นส่วน เพื่อให้อ่านค่าและตั้งค่าเครื่องได้ต่อ
KV E-Hospital
จอ Display คือหน้าต่างอ่านค่าเครื่องจักร
เมื่อจอ Display ของเครื่องจักรภาพไม่ขึ้น กระพริบ หรือเสื่อมตามอายุ ช่างไม่สามารถอ่านค่าและตั้งค่าได้ การหาจอใหม่ทั้งชุดจากต่างประเทศมักใช้เวลานานและค่าใช้จ่ายสูง
KV E-Hospital รับซ่อมจอ CRT LCD HMI และบอร์ด backlight ในระดับ Component Level

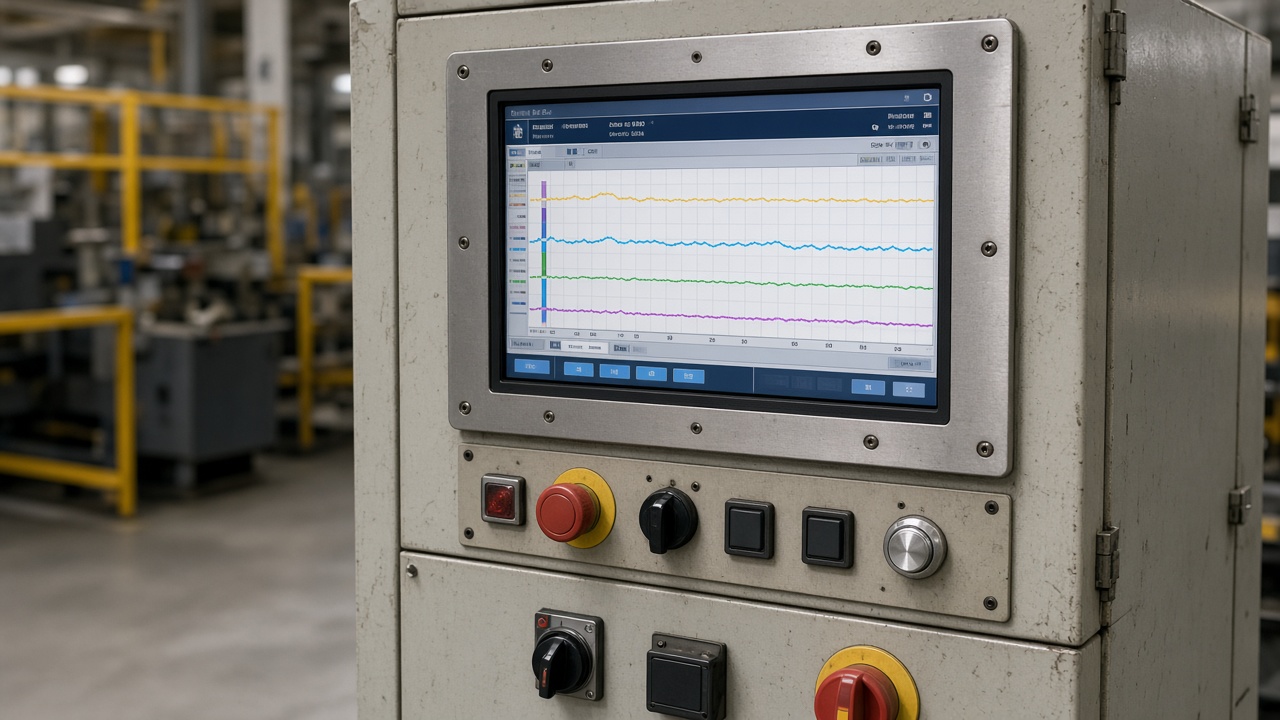

นอกจากซ่อมบอร์ดเดิม เรายังให้คำปรึกษาแนวทางอัปเกรดจอ CRT เป็น LCD เพื่อให้เครื่องจักรที่ใกล้หมดอายุกลับมาใช้งานต่อในไลน์ผลิตได้

ซ่อม Display Monitor
บริษัท เควี อีเลคทรอนิคส์ จำกัด รับซ่อม Display Monitor จอเครื่องจักรอุตสาหกรรม ทั้ง CRT LCD HMI touch panel และบอร์ด backlight รวมงานอัปเกรดจอให้ใช้งานต่อในไลน์ผลิต
Allen-Bradley Display
ซ่อม Display Allen-Bradley 2711-T6C5L1
Centralp Display
ซ่อม Display Centralp XL130
CTCUSA Display
ซ่อม Display CTCUSA PS10-2T2-DD1-AD3
Elo Touchsystems Display
ซ่อม Display Elo Touchsystems ET1529L-7CWA-1GY-G
Elo Touchsystems Display
ซ่อม Display Elo Touchsystems ET1747L-2CWF-1-G
Eurotherm Drives Display
ซ่อม Display Eurotherm Drives L5392 REV. 4.1
Flexem Display
ซ่อม Display Flexem FE3370C
Getinge Display
ซ่อม Display Getinge 60237497-70
Guangzhou Yulian Electronic Display
ซ่อม Display Guangzhou Yulian Electronic YL 121
Hakko Electronics Display
ซ่อม Display Hakko Electronics DU-TL
Hitachi Display
ซ่อม Display Hitachi PXR-D440W
Human Display
ซ่อม Display Human PWS1711-CTN
Komatsu Display
ซ่อม Display Komatsu KDP5648CA-41G
Lauer Display
ซ่อม Display Lauer PCS950
Liebherr Display
ซ่อม Display Liebherr LIIRONIC
LS Display
ซ่อม Display LS XP30-BTE-DC
Mitsubishi Display
ซ่อม Display Mitsubishi 07907B
Mitsubishi Display
ซ่อม Display Mitsubishi GT1665M-VTBD
NDC Display
ซ่อม Display NDC 8000 TDI
Planar Systems Display
ซ่อม Display Planar Systems ECA.944-0041
Pro-face Display
ซ่อม Display Pro-face 3280024-22
Pro-face Display
ซ่อม Display Pro-face GP377-SC11-24V
Pro-face Display
ซ่อม Display Pro-face PFXGP4501TADW
Reptron Display
ซ่อม Display Reptron 71-00070-01
Sharp Display
ซ่อม Display Sharp ZM-42L
Siemens Display
ซ่อม Display Siemens 6AV6545-OBC15-2AXO
Siemens Display
ซ่อม Display Siemens 6AV6642-0AA11-0AX1
Siemens Display
ซ่อม Display Siemens PC670
Technology Display
ซ่อม Display Technology QM5
Tok Yo Display
ซ่อม Display Tok Yo U-8153P-INB3-NN
Treif Display
ซ่อม Display Treif 4PP420.0571-K23
Vistina Display
ซ่อม Display Vistina HG2A-SB22JF
Yulian Display
ซ่อม Display Yulian QM5
รายการด้านบนเป็นตัวอย่างรุ่นที่รับตรวจซ่อม Display Monitor ยี่ห้อหรือรุ่นอื่นนอกจากนี้ส่งเข้าตรวจได้เช่นกัน ไม่จำกัดยี่ห้อ
70%
ลดค่าใช้จ่ายได้มากกว่า 70%
10–30
วัน เป็นระยะเวลาซ่อมหลังอนุมัติ
90
วัน ระยะรับประกันอะไหล่ที่เปลี่ยน
ทำไมต้องซ่อมหรืออัปเกรดจอเดิม
เปลี่ยนเฉพาะส่วนที่เสื่อม ไม่ใช่ทิ้งทั้งชุด
ลด Down Time
ซ่อมบอร์ดจอหรืออัปเกรดให้เข้ากับตำแหน่งเดิม เพื่อให้ช่างอ่านค่าและตั้งค่าเครื่องได้เร็วขึ้น
เลี่ยงค่าใช้จ่ายก้อนใหญ่
ไม่ต้องซื้อชุดจอใหม่ทั้งหมด เมื่อยังซ่อมบอร์ด backlight หรืออัปเกรดได้
ยืดอายุเครื่องจักร
ช่วยให้เครื่องจักรที่จอ CRT เสื่อม กลับมาใช้งานต่อในไลน์ผลิตได้
อาการที่พบบ่อย
ข้อความด้านล่างเป็นแนวทางส่งงานเข้าตรวจ ไม่ใช่การวินิจฉัยผ่านหน้าจอ จุดเสียจริงสรุปได้หลังเปิดชุดจอที่ศูนย์ซ่อม
แนวทางเบื้องต้น

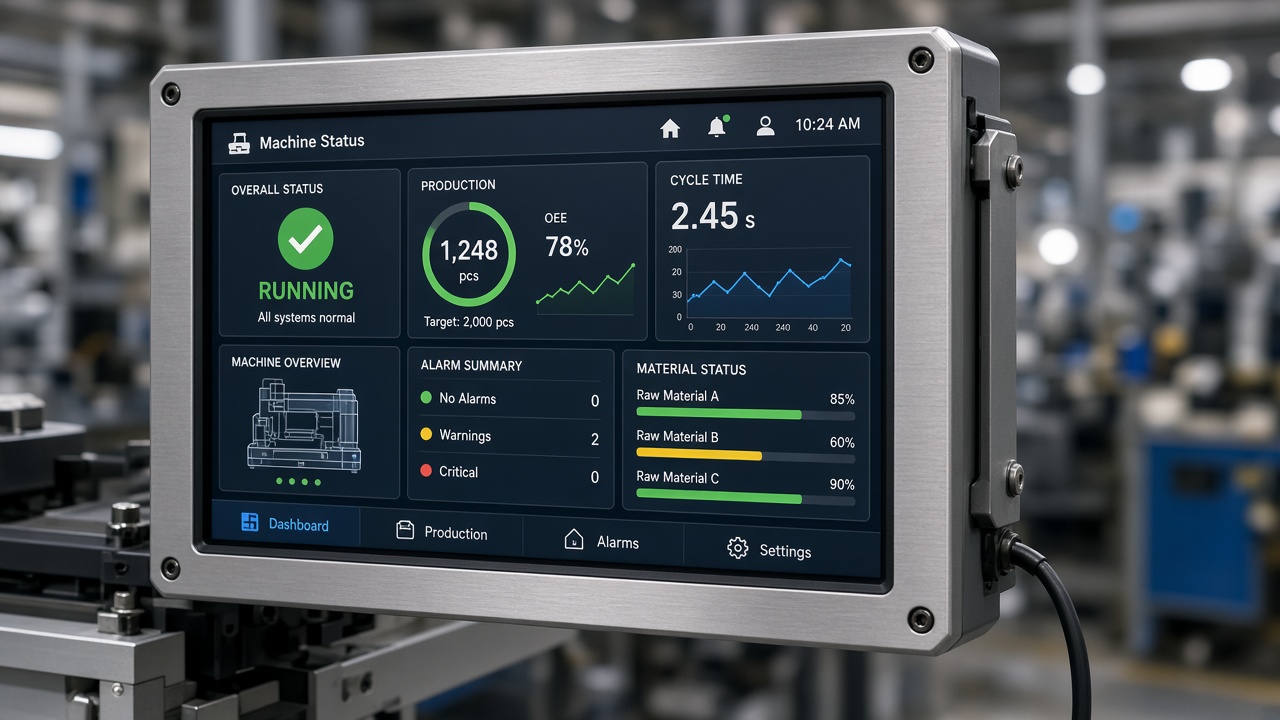

Backlight / Inverter จอเสีย
จอ LCD ที่ยังมีภาพแต่มืดหรือสว่างไม่พอ มักเกี่ยวกับชุด backlight — หลอด CCFL หรือแถบ LED ที่เสื่อม บอร์ด inverter/CCFL หรือบอร์ด LED driver ที่คาปาซิเตอร์หรือทรานซิสเตอร์เสีย บางรุ่นได้ยินเสียงแว๊บจาก inverter ก่อนจอมืดลง ไม่จำเป็นต้องเปลี่ยนชุด monitor ใหม่ทั้งก้อนทุกครั้ง หลายงานซ่อมได้ที่บอร์ดหรือชุด backlight
ขั้นตอนถัดไป: ถ่ายรูปจอในห้องมืด (ว่ายังเห็นภาพจางหรือไม่) เนมเพลตจอ และเสียงผิดปกติจากชุดจอ แล้วส่งเข้าตรวจระดับชิ้นส่วน
แนวทางเบื้องต้น
จอไม่ติด / ไม่มีภาพ
จอดำทั้งจอ ไม่มีไฟ power LED หรือกดเปิดแล้วดับทันที มักเริ่มจากฟิวส์ บอร์ดจ่ายไฟภายใน (SMPS) บอร์ด main/scaler หรือแผง LCD ที่วงจรภายใน panel ขาด — ต่างจากอาการมืดแต่ยังเห็นภาพจาง ต้องเปิดตรวจชุดจอบนโต๊ะซ่อมจึงแยกได้ว่าเสียที่พาวเวอร์ บอร์ดควบคุม หรือ panel
ขั้นตอนถัดไป: ถ่ายรูปหน้าจอ ไฟสถานะ เนมเพลต และสายจ่ายไฟเข้าจอ แล้วส่งเข้าตรวจที่สมุทรปราการ
แนวทางเบื้องต้น

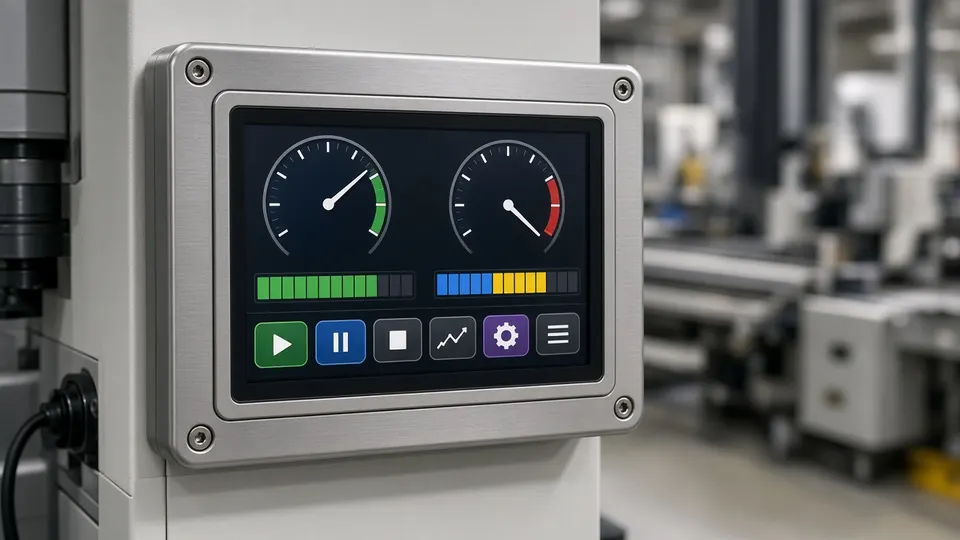

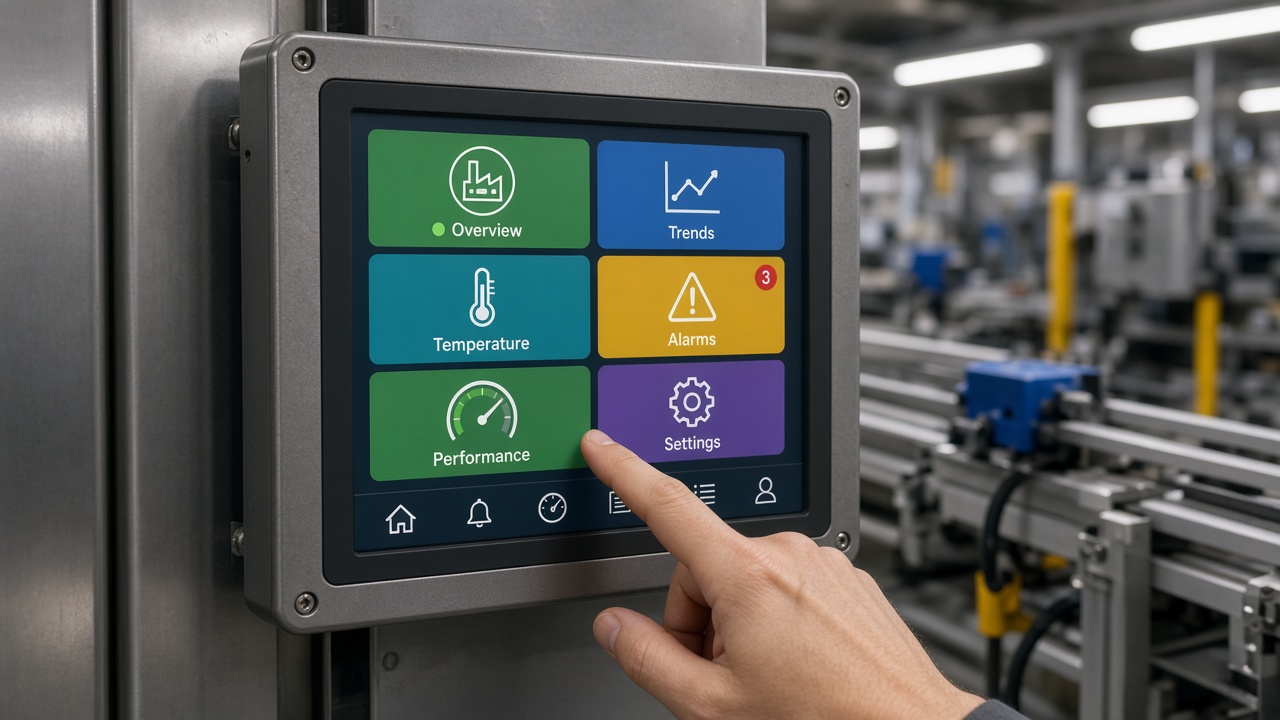

Touch สัมผัสไม่ได้
จอ HMI / operator panel ที่ภาพปกติแต่สัมผัสไม่ตอบ กดแล้วไม่ขึ้น หรือตำแหน่งเพี้ยน มักอยู่ที่ touch controller บนบอร์ด สาย flat cable ระหว่าง glass กับ main board (FPC หลวม/ขาด) หรือชั้น touch resistive/capacitive เสื่อม บางรุ่นแยก touch เป็น USB/RS232 ต่อ PC — ยังต้องตรวจว่าเสียที่ glass สาย หรือบอร์ดจากของจริง
ขั้นตอนถัดไป: แจ้งยี่ห้อ รุ่น ว่าเกิดหลังถอดสายหรือไม่ และส่งชุดจอพร้อมสาย touch (ถ้าถอดได้) เข้าประเมิน
แนวทางเบื้องต้น
เส้นรบกวน / สีผิด / กระพริบ
เส้นแนว/แนวนอนค้าง สีเพี้ยน ภาพกระพริบ หรือครึ่งจอมืด อาจมาจากสาย LVDS/flat cable หลวมหรือขั้ว oxidized บอร์ด T-con หรือ scaler/main board แผง LCD ที่ tab bond เสื่อม (มักเป็นเส้นคงที่บนจอ) การเขย่าสายเบา ๆ แล้วอาการเปลี่ยนเป็น clue ชี้สายหรือ connector แต่การซ่อม panel ขึ้นกับรุ่นและความเสียหาย
ขั้นตอนถัดไป: ถ่ายวิดีโอหรือรูปอาการบนจอให้ชัด บันทึกว่าเกิดตลอดหรือเมื่อสั่น/ขยับสาย แล้วส่งชุดจอเข้าตรวจ
แนวทางเบื้องต้น

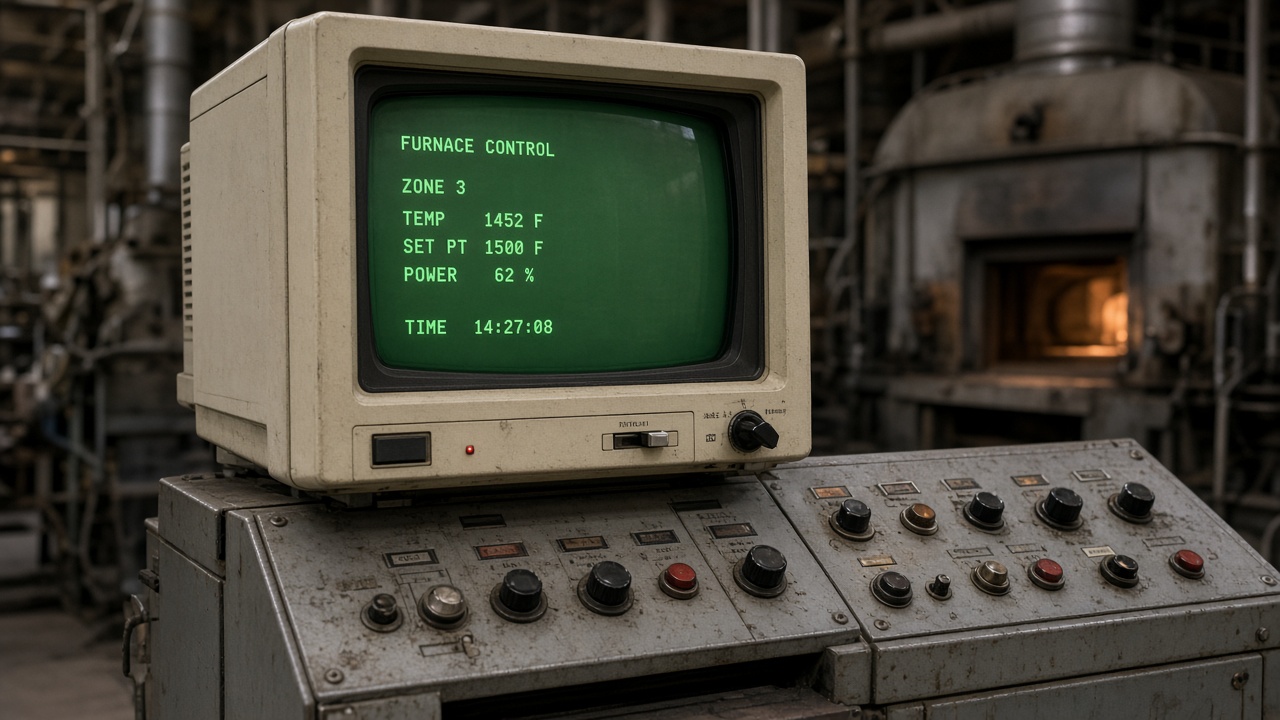

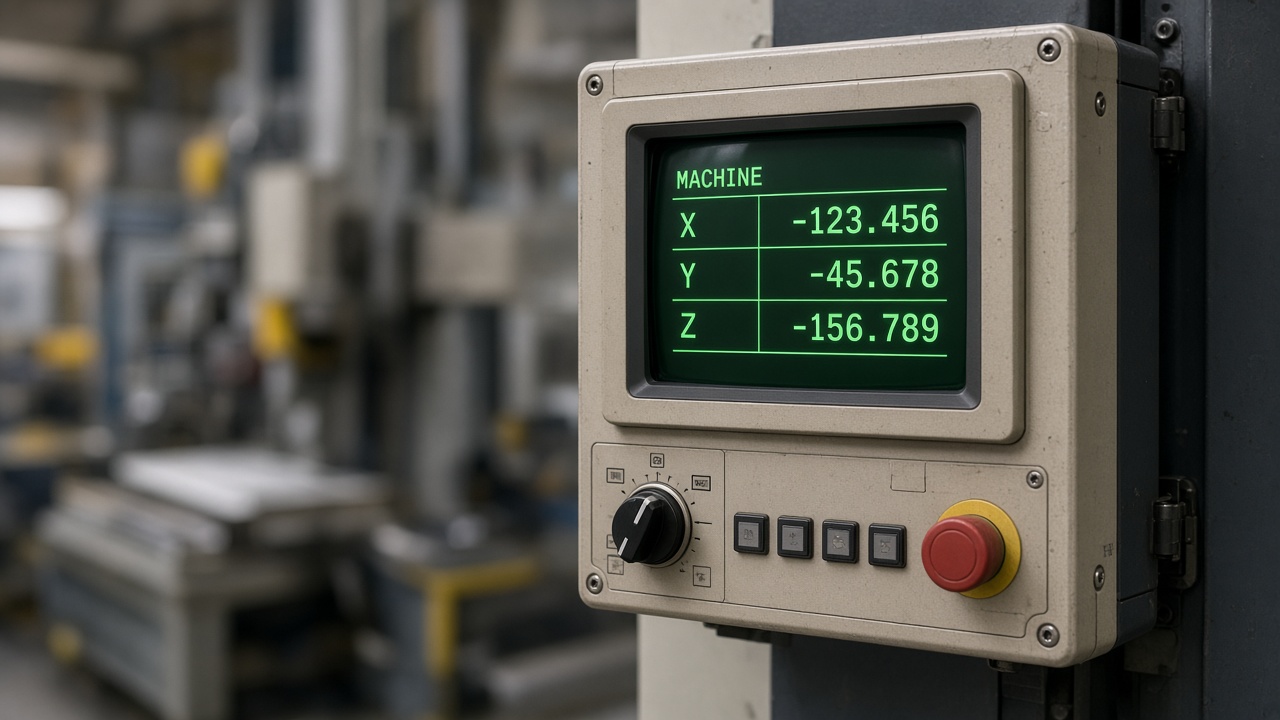

จอ CRT จางหรือเสื่อม
จอ CRT บนแผงควบคุมเครื่องจักรที่ภาพจาง โฟกัสไม่ชัด สีเพี้ยน หรือ geometry ผิด มักเสื่อมตามอายุ cathode ray tube และวงจร deflection ภายใน อะไหล่ CRT หาได้ยาก — เรารับตรวจซ่อมบอร์ดใน monitor CRT ที่ยังซ่อมได้ หรือเสนอแนวทางอัปเกรดเป็น LCD ให้เข้ากับตำแหน่งเดิมในไลน์ผลิต
ขั้นตอนถัดไป: ถ่ายรูปอาการบนจอและเนมเพลต monitor แจ้งขนาดและยี่ห้อเครื่องที่ติดตั้ง แล้วส่งเข้าปรึกษา/ตรวจ
แนวทางเบื้องต้น
ไหม้ ลัดวงจร
รอยไหม้ กลิ่นไหม้ หรือชุดจอร้อนผิดปกติควรหยุดใช้และตัดไฟทันที อย่าเปิดซ้ำ เพราะอาจลามไปบอร์ดอื่นในตู้ควบคุม มักเกิดที่บอร์ด inverter/backlight หรือ SMPS ภายในจอ
ขั้นตอนถัดไป: ถ่ายจุดไหม้ให้ชัด แพ็คกันกระแทก แล้วส่งเข้าตรวจ ประเมินจากของจริงก่อนเสนอราคาซ่อม

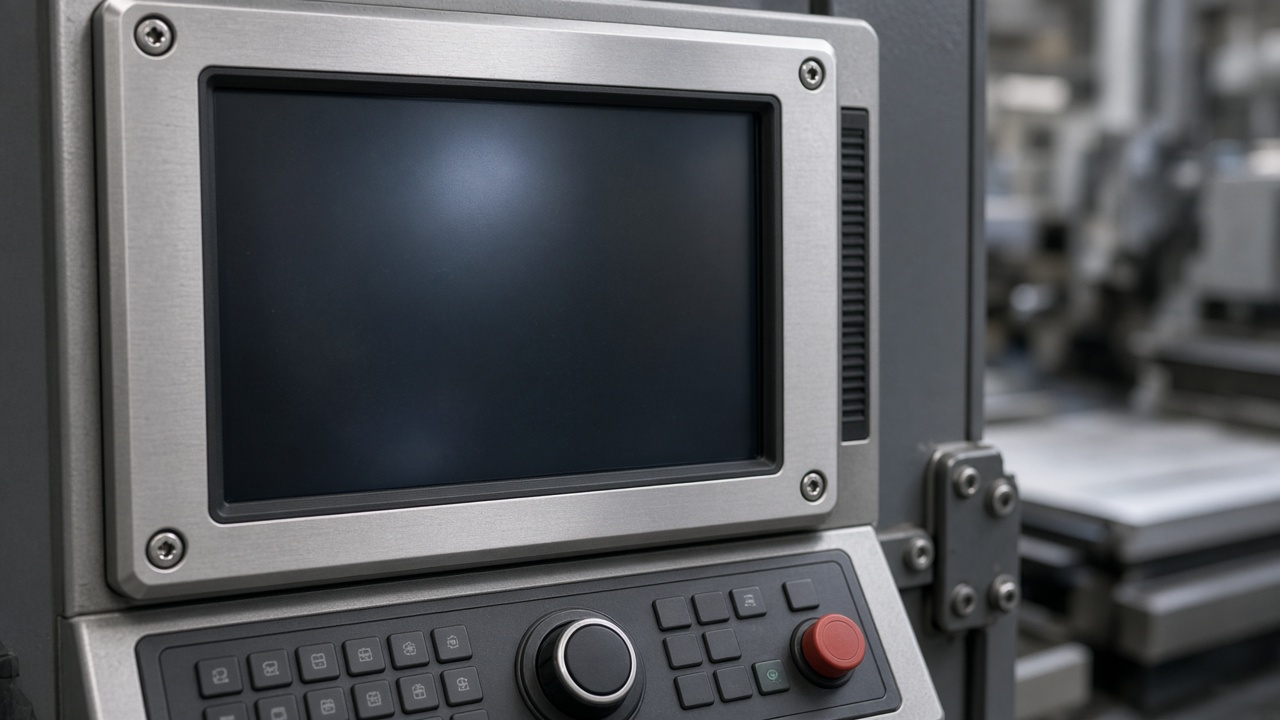

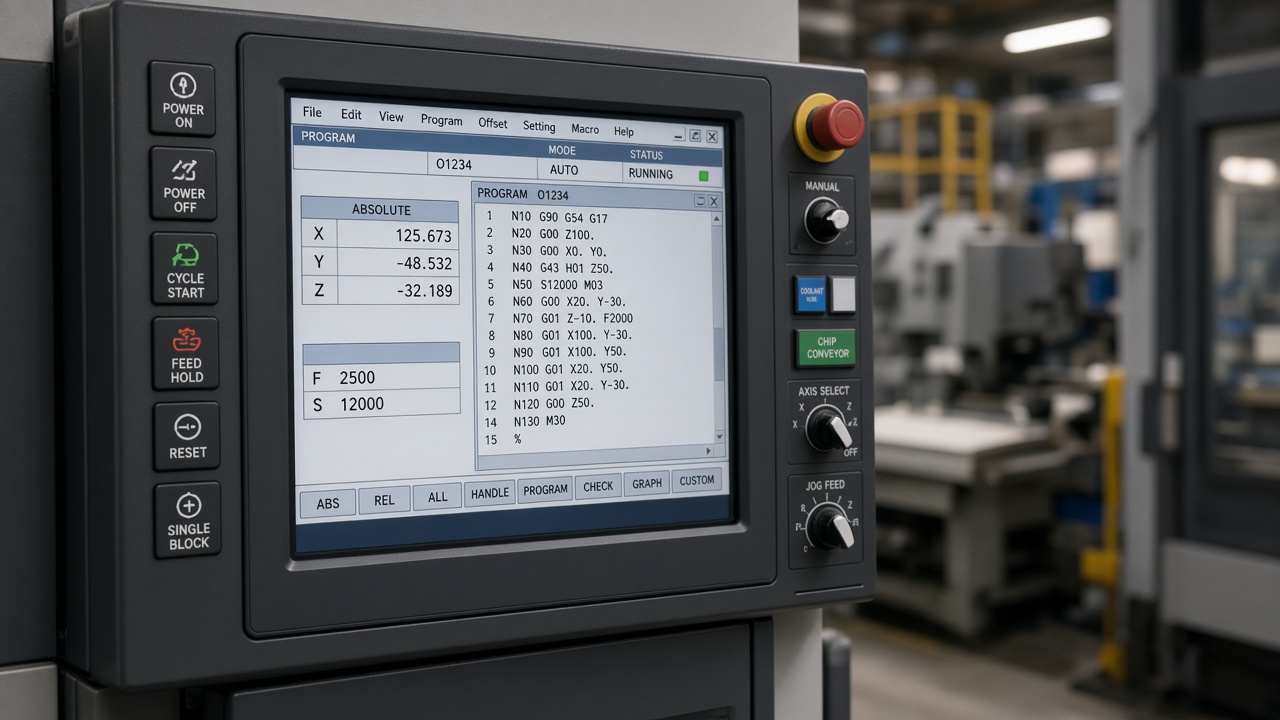

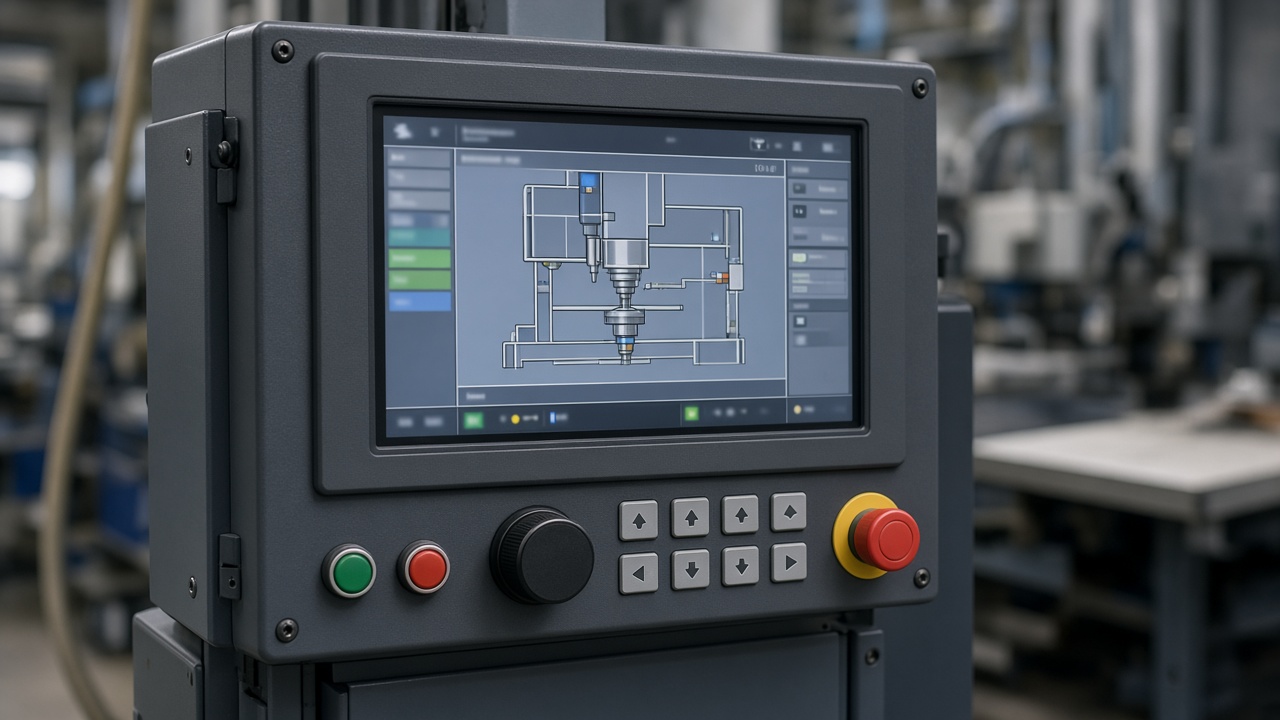

ภาพประกอบงานซ่อม
จากจอเครื่องจักรถึงบอร์ดภายใน
กดรูปเพื่อขยาย ภาพเหล่านี้สะท้อนงานตรวจซ่อม Display Monitor และบอร์ดที่เกี่ยวเนื่อง
